储罐灭菌计算示例
（一）条件
6-1 选型依据
| 目标水 | 纯净水（水温范围：5-25℃） |
|---|---|
| 杀菌性能 | 枯草芽孢杆菌（孢子）杀菌率99.9%以上 |
| 处理水量 | 80立方米 |
| 罐体规格 | 尺寸：宽 8,000 x 深 3,500 x 高 4,000 (mm) 材质：SUS 容量：100m³ |
| 其他的 | 过渡：距罐顶0.3～0.8m 更换频率：8次/天 |
6-2 所选型号
| 姓名 | 罐式灭菌器（120W 1灯） |
|---|---|
| 模型 | GM12001S40 |
| 特殊规格 | 茄克长度变化：约2m |
- *注：以上灯管数量是基于枯草芽孢杆菌（孢子）灭菌率为 99.9%，即使停留时间为 2 小时。
(2)保证灭菌性能的照射距离
找出即使在距离紫外线灯最远的水箱中，也能确保枯草芽孢杆菌（孢子）杀菌率达到 99.9% 的距离。可杀灭99.9%枯草芽孢杆菌（孢子）的紫外线照射量为20.3（mW秒/cm²），因此更换罐体所需时间为1小时，罐体满后紫外线照射所需时间为2小时内可确保杀菌率的紫外线辐照度试算如下。
- 紫外线照度
- = UV 照射量 ÷ UV 输出维持率 ÷ 护套污垢 ÷ 时间
= 20.3 (mJ/cm²) ÷ 0.6 ÷ 0.8 ÷ 2 (h) ÷ 60 (min/h) ÷ 60 (sec/min)
= 0.0059 (mW/cm²) ) )
当使用 120W 紫外线灯时，根据紫外线辐照度分布（见下文），可以在纯水中确保该紫外线辐照度的灯距离约为 6 m。
因此，如果距灯的距离在6m以内，照射2小时即可杀死枯草芽孢杆菌（芽孢）99.9%以上。

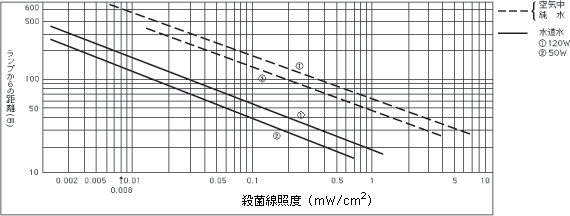

杀菌辐射强度分布

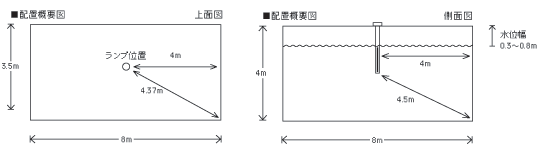

安装位置
灯安装在水箱中央，灯套长度约为2m，即使在水位低于顶部0.8m的情况下，也能防止灯升出水面。
