漆膜劣化测试
我们用100kV和175kV的电子束照射各种塑料薄膜，以确定劣化程度。
测试了五种类型的薄膜：CPP（无取向聚丙烯）、LDPE（低密度聚乙烯）、EVOH（乙烯乙烯醇）、PVDC（聚偏二氯乙烯）和 MXD-Ny（尼龙）。
测试项目为拉伸测试和色差测量。
关于拉伸测试，我们得到了一个有趣的结果，对于CPP和LDPE，虽然在175kV下3个月后增长率继续增加，但增加在100kV处停止。这可以推测是因为在100kV下几乎没有穿透力，而EB的作用仅限于表面，因此自由基在100kV下消失得更快。
表面灭菌只需要对被灭菌物体近乎二维的表面进行处理，因此穿透能力较小的100kV在尽可能不改变不必要部分的意义上更为有效。
另外，6个月后的色差测量显示，在175kV和30kGy的PVD照射后，发生了肉眼可见的泛黄程度。另一方面，在100kV相同条件下，几乎没有变化。该结果还表明100kV电子束引起的劣化较少。
表9 色差测量结果
| 100kV | 175kV | |||
|---|---|---|---|---|
| 15kGy | 30kGy | 15kGy | 30kGy | |
| 消费者保护计划 | 0.14 | 0.13 | 0.17 | 0.15 |
| 低密度聚乙烯 | 0.29 | 0.31 | 0.33 | 0.26 |
| 乙烯醇 | 0.17 | 0.14 | 0.23 | 0.092 |
| 聚偏二氯乙烯 | 0.63 | 0.93 | 1.04 | 4.78 |
| MXD-Ny | 0.31 | 0.24 | 0.27 | 0.27 |
*显示值采用 NIST 单位。
人眼可以检测到的最小值为1.5或更高。
表10 辐射对材料的影响
| 材料 | 抗辐射稳定性 | 特别说明 |
|---|---|---|
| 防锈的 | 出色的 | 几乎不需要材料劣化测试 |
| 铝 | 〃 | 〃 |
| 碳铜 | 〃 | 〃 |
| 陶瓷制品 | 〃 | 〃 |
| 玻璃 | 〃 | 除了上色没有问题 |
| 银 | 〃 | 几乎不需要材料劣化测试 |
| 聚苯乙烯 | 〃 | 对辐射稳定，需要4×10⁴kGy照射才能分解 |
| 聚酯（特纶） | 〃 | 比聚苯乙烯弱，但对辐射稳定 |
| 聚氨酯 | 〃 | 〃 |
| 聚乙烯 | 〃 | 有报道称，拉伸强度增加，弹性模量降低，最高可达100kGy。 |
| 聚酰胺（尼龙） | 〃 | 拉伸强度和硬度增加，伸长率和冲击强度降低 |
| PVC | 好的 | 颜色呈黄色，生成HCl，降低洗出液pH。然而，用于辐射灭菌的产品也已被开发出来。 |
| 聚偏二氯乙烯 | 〃 | 比 PVC 对辐射更敏感 |
| 聚甲基戊烯 | 〃 | 耐辐射性能大约介于聚乙烯和聚丙烯之间。 |
| 乙烯醋酸乙烯酯共聚物 | 〃 | 比聚乙烯弱，但对辐射稳定 |
| 聚甲基丙烯酸甲酯 | 〃 | 颜色为黄色并变得不透明 |
| 聚丙烯/丙烯/丁腈 | 〃 | |
| 丙烯腈聚二烯苯乙烯树脂（ABS） | 〃 | 颜色为黄色。比聚苯乙烯对辐射更敏感 |
| 聚碳酸酯 | 〃 | 稳定至 100kGy。黄色 |
| 环氧树脂 | 〃 | 稳定至 100kGy。 |
| 聚丙烯 | 虚弱的 | 颜色为黄色。材料在辐照后会随着时间的推移而劣化。然而，抗辐射版本已经开发出来。 |
| 纤维素 | 〃 | 灭菌剂量可以保留其特性。 |
| 聚缩醛 | 〃 | |
| 聚四氟乙烯（特氟龙） | 非常弱 | 10kGy 或以下的低剂量照射导致材料明显劣化 |
| 乳胶 | 出色的 | |
| 聚氨酯橡胶 | 〃 | 稳定达 200kGy |
| 天然橡胶 | 好的 | 稳定达 100kGy |
| 硅橡胶 | 〃 | 稳定达 80-100kGy |
| 丁基橡胶 | 虚弱的 | 稳定达 20-30kGy |

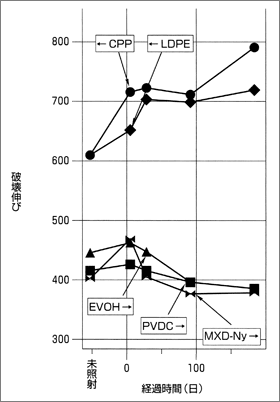

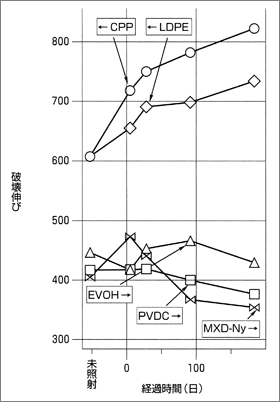

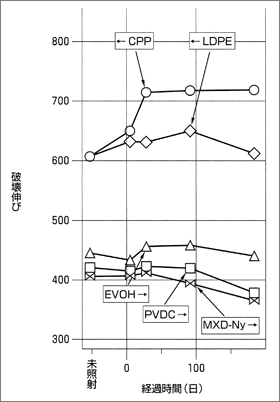

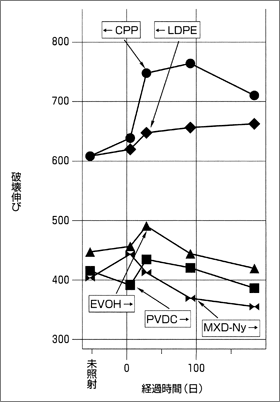

图9 拉伸测试结果
100kV、15kGy
175kV、15kGy
100kV、30kGy
175kV，30kGy
